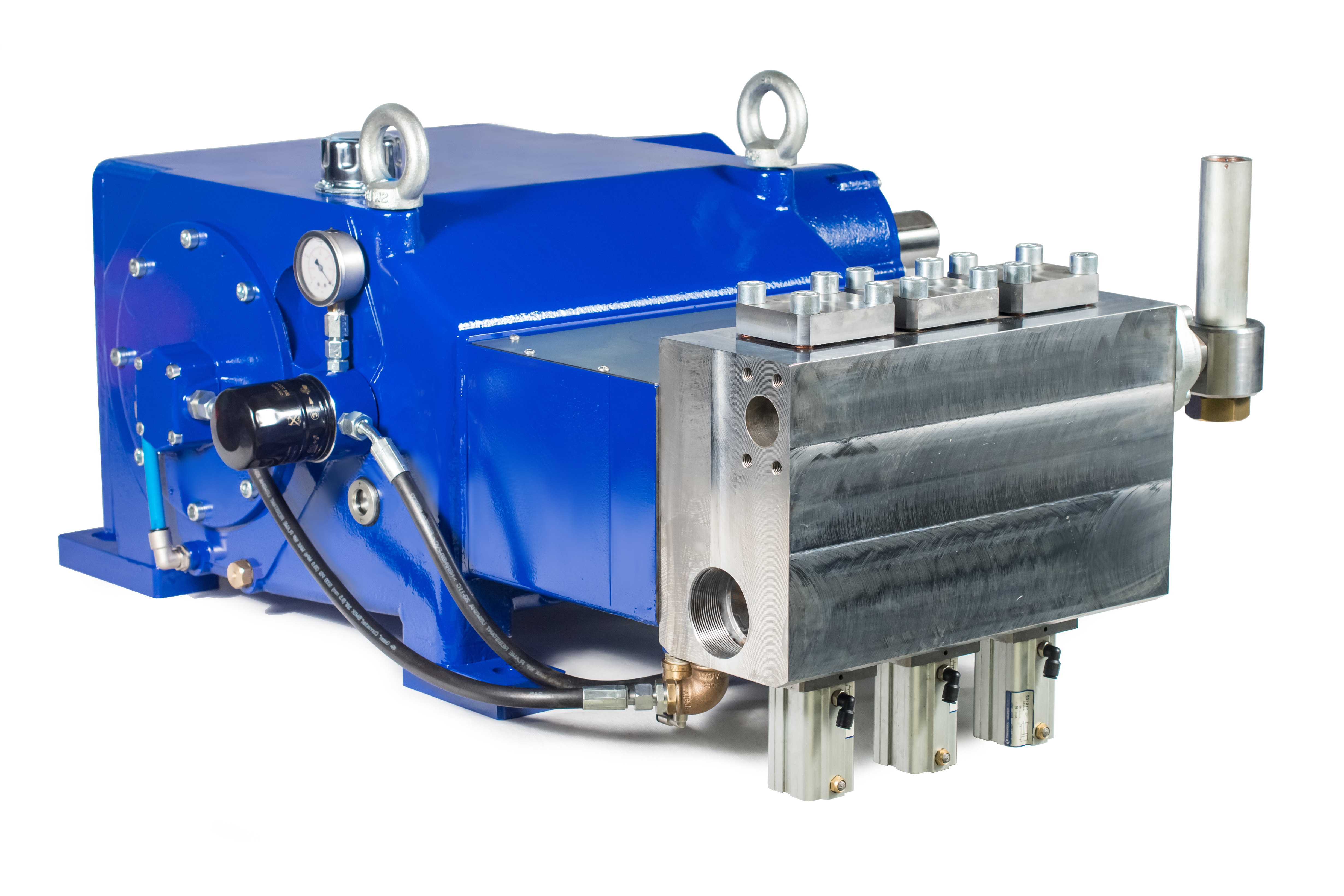

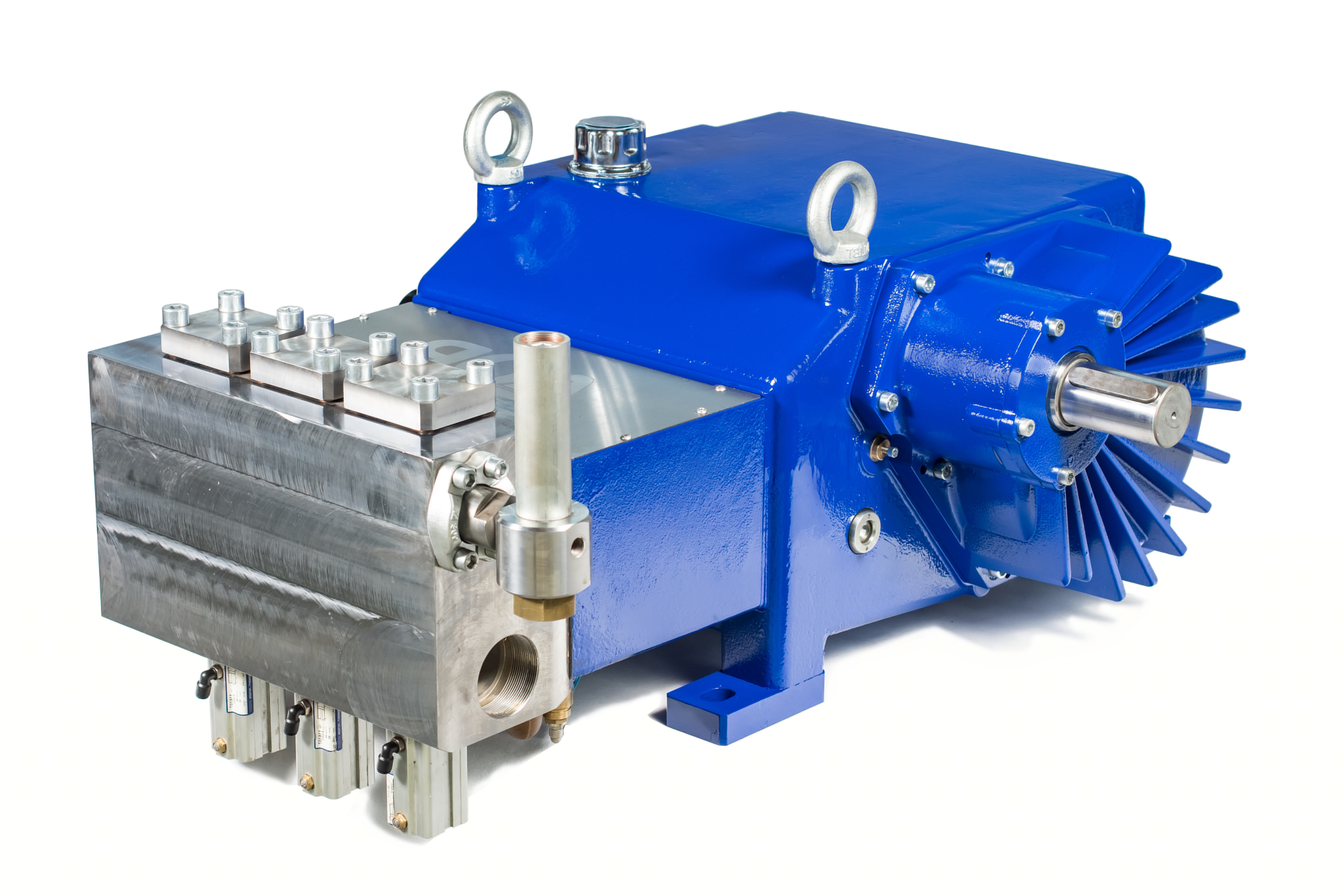

AQH 80

Wysokociśnieniowa pompa trójplunżerowa AQH 80, zaprojektowana na moc do 160 kW, osiągająca ciśnienia do 1250 bar oraz wydajności do 76 l/min, zapewnia niezawodną pracę w szerokim zakresie zastosowań przemysłowych – renowację konstrukcji żelbetowych, czyszczenie urządzeń przemysłowych, wymienników ciepła, zbiorników i tanków, a także jako źródło zasilania dla innych systemów hydraulicznych.

W wersji podstawowej pompa wyposażona jest w integralną jednostopniową przekładnię umożliwiającą w większości zastosowań bezpośredni napęd pompy powszechnie dostępnymi silnikami oraz w wewnętrzny chłodnicę oleju, który w przypadku wyższych mocy może zostać uzupełniony o wydajny zewnętrzny układ chłodzenia

rodzaj pompy / urządzenia		AQH 80
Ciśnienie		max 1250 bar
Wydajność		max 76l/min
Moc		160 kW
Wymiary		1075x894x533mm
Waga		610

Cena (netto)

na zapytanie

Opis

solidna konstrukcja predestynuje pompę do zastosowań w najbardziej wymagających warunkach
wysoka niezawodność i długa żywotność pompy są zapewnione dzięki sekcji hydraulicznej wykonanej z wysokiej jakości stali nierdzewnej oraz z zastosowaniem tłoków z węglików spiekanych
szczelne oddzielenie przestrzeni z pompowanym medium oraz olejowego wypełnienia skrzyni korbowej prowadzi do wyższej niezawodności eksploatacyjnej pompy oraz minimalizacji wymagań serwisowych
długie interwały serwisowe stanowią podstawę niskich kosztów eksploatacyjnych
medium pompowane: przeznaczone głównie do pompowania wody, olejów oraz lekko agresywnych chemicznie cieczy z zanieczyszczeniami mechanicznymi do 0,1 mm; po konsultacji z naszymi inżynierami możliwe jest dostosowanie pompy do tłoczenia niemal każdej cieczy

Dane techniczne

Tabela parametrów

Obroty wejściowe:	[1/min]	2200	1792	1486	1486	1486	1486
Numer przekładni:		2	3	3	4	5	6
Przełożenie:	[-]	3,31	2,83	2,83	2,45	2,14	1,88
Obroty wału korbowego:	[1/min]	664	632	524	607	696	793
Maks. teoretyczna wydajność pompy:	[kW]	133	126	105	121	139	159

Pompa:	Średnica plunżerów [mm]	Ciśnienie tłoczenia [bar]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]
AQH 80 - 20	20	1250	39	86	37	82	32	69	36	79	41	89	46	100
AQH 80 - 22	22	1250	47	104	45	100	38	84	44	96	49	109	56	122
AQH 80 - 25	25	1020	64	114	61	109	51	92	59	105	67	119	76	134

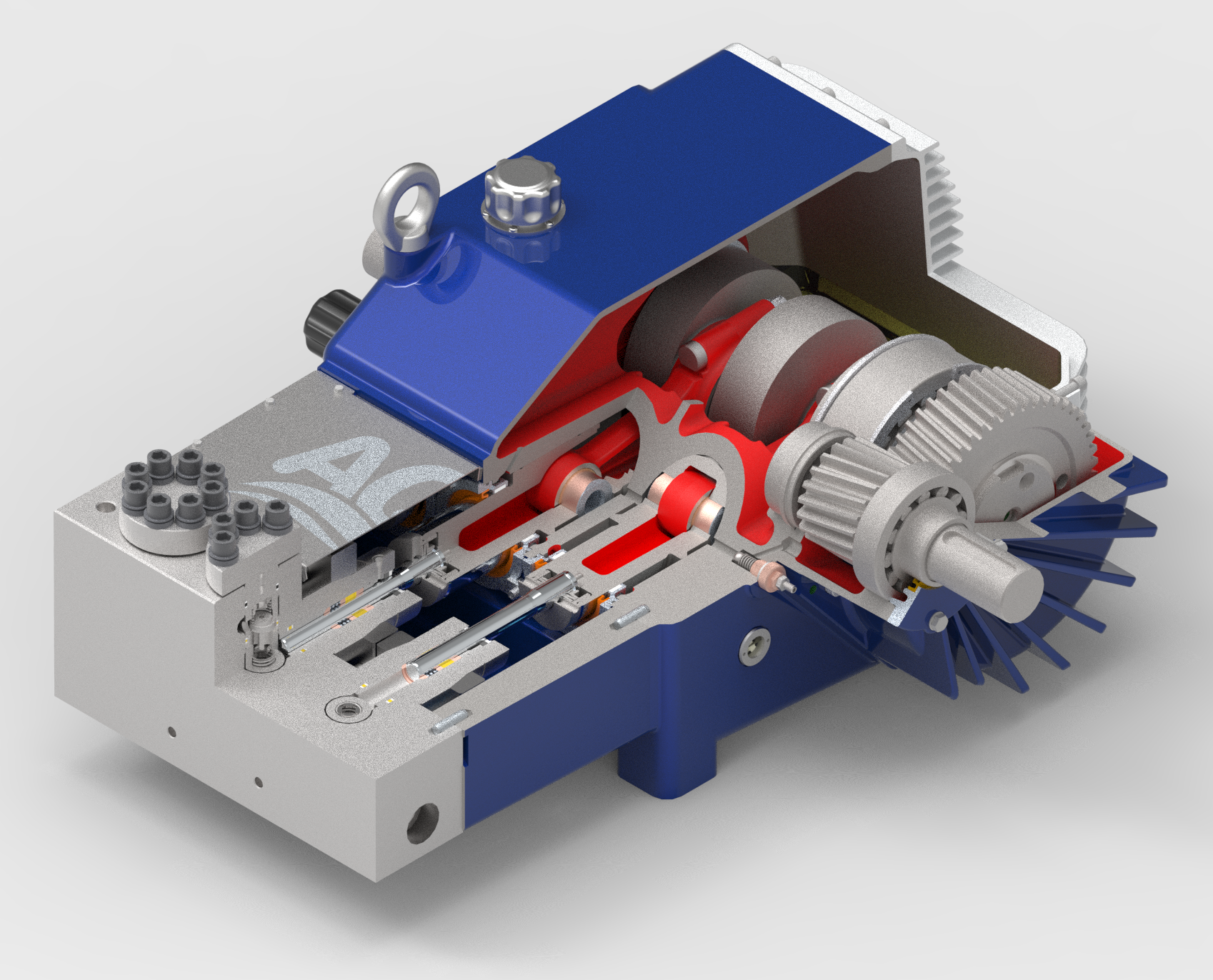

Opis pompy

Część mechaniczna pompy

sprawdzone rozwiązanie konstrukcyjne mechanizmu korbowego
integralną częścią mechanicznej sekcji pompy jest również zabudowana jednostopniowa przekładnia z możliwością wyboru z szerokiej gamy przełożeń, co w znacznym stopniu ułatwia dostosowanie pompy do wymaganych parametrów oraz jej późniejsze połączenie z wymaganym napędem (silnikiem elektrycznym, silnikiem hydraulicznym, silnikiem spalinowym)
smarowanie zapewnione jest przez mgłę olejową oraz smarowanie ciśnieniowe za pomocą pompy zębatej, która jest napędzana bezpośrednio przez wał korbowy
różne warianty wykonania:
- wał napędowy może być wyprowadzony po prawej lub lewej stronie
- możliwe do konstrukcyjnego przystosowania do bezpośredniego napędu wału korbowego przez maszynę napędową, umożliwiające również obciążenie promieniowe wału wyjściowego (napęd pasowy)
- zintegrowane chłodzenie wodne oleju w wykonaniu podstawowym
- w przypadku wyższych mocy możliwe jest uzupełnienie o wydajny system chłodzenia z wykorzystaniem zewnętrznego obiegu chłodzącego oraz z wykorzystaniem pompowanego medium

Część hydrauliczna pompy

zoptymalizowana zgodnie z wymaganiami dotyczącymi ciśnienia, wydajności i tłoczonego medium
odporna na korozję i kawitację – wszystkie elementy mające kontakt z tłoczonym medium wykonane są ze stali nierdzewnej
zgodnie z wymaganiami elementy hydrauliczne mogą być wykonane ze stali różnych gatunków, a pompa może być konstrukcyjnie dostosowana do tłoczenia niemal dowolnego medium (substancje chemicznie agresywne, ciecze o wysokiej lepkości, niestandardowe temperatury, ciecze zanieczyszczone mechanicznie itp.) – więcej w sekcji Produkcja pomp na zamówienie

Zespoły zaworowe

precyzyjna konstrukcja zapewnia minimalną pulsację w układzie
przystosowane do pneumatycznego wyłączania zaworów ssących w celu opcjonalnego sterowania pompą

Uszczelnienia pompy

bezobsługowe, miękkie, pierścieniowe (pierścienie z dociśnięciem splotu linowego sprężyną)
do chłodzenia i płukania uszczelnień stosowane jest pompowane medium
dla niestandardowych mediów pompowanych uszczelnienie może być zaprojektowane w wykonaniu wargowym

Plunżer

szeroki zakres średnic spełnia wszystkie wymagania klientów
wykonany z wysokiej jakości stali austenitycznej
ponadstandardowa trwałość została osiągnięta dzięki połączeniu bardzo twardej i odpornej powłoki natryskowej oraz wysokiej jakości obróbki powierzchniowej

Oznaczenie typu pomp

Dokumenty do pobrania

Technické údaje (0.11 MB)
