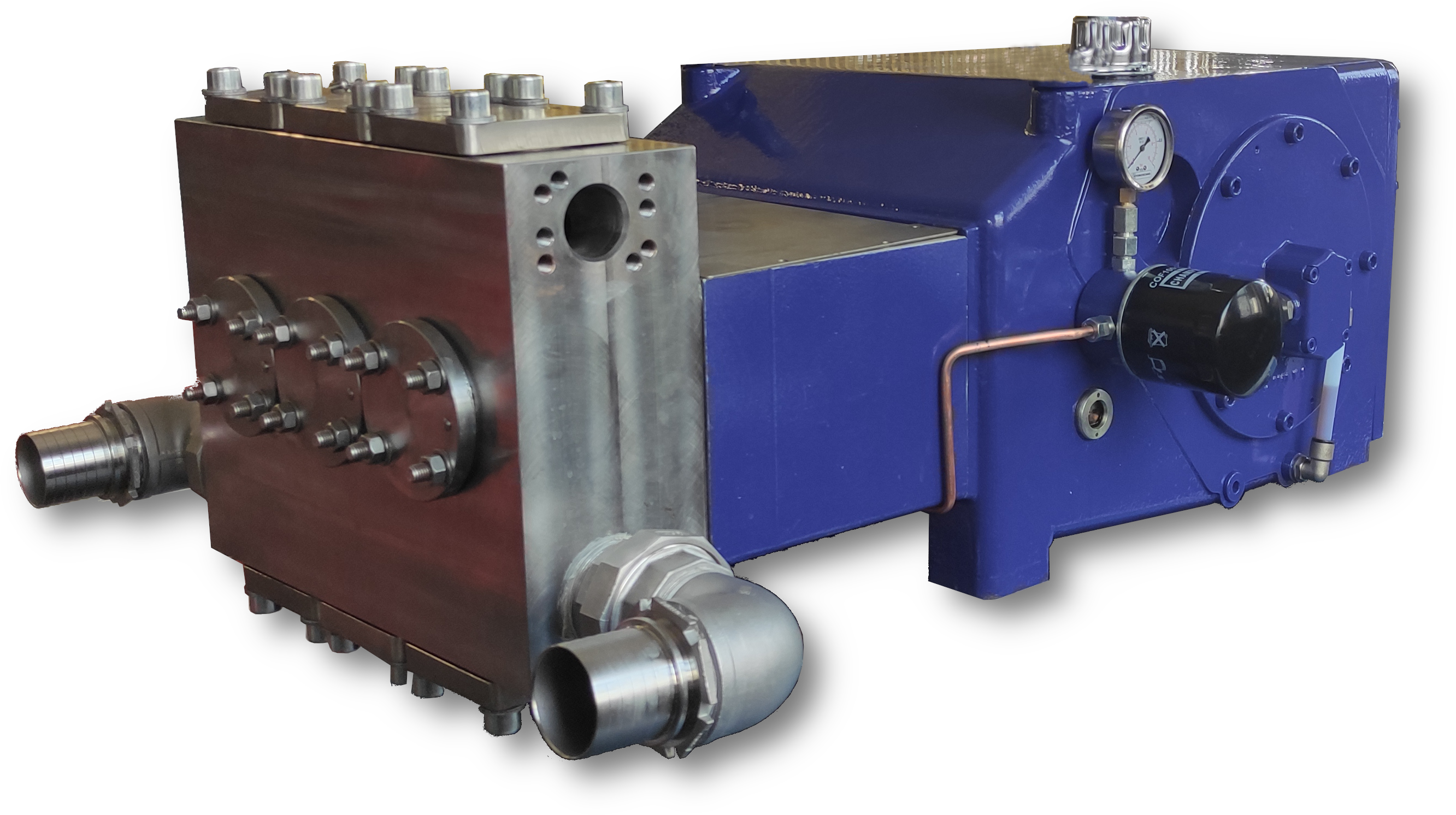

Wysokociśnieniowa pozioma trójtłokowa pompa z mechanizmem korbowym AQK 80 jest zaprojektowana na moc do 112 kW, dla maksymalnego ciśnienia 100 bar i maksymalnego przepływu 1060 l/min. Pompa tłokowa jest przeznaczona przede wszystkim do pompowania chemicznie nieaktywnych cieczy (wody, emulsji i olejów) o maksymalnej temperaturze 50°C. Opracowana jest jednak również wersja R dla temperatur do 90°C oraz maksymalnej lepkości kinematycznej 38 mm²/s, z maksymalną wielkością niesedymentujących zanieczyszczeń mechanicznych do 100 µm. Objętościowa zawartość tych zanieczyszczeń w cieczy nie powinna przekraczać 1%.
Część mechaniczna konstrukcyjnie wywodzi się z serii pomp AQx80 o skoku 80 mm. W zależności od zastosowania może być wyposażona w chłodzenie oleju, a ciśnieniowe smarowanie mechanizmu korbowego z pełnoprzepływowym filtrem i czujnikiem ciśnienia jest standardem. Dzięki ogólnej solidności oraz większej objętości oleju w części mechanicznej pompa tłokowa ma bardzo dobrą równowagę cieplną i długie interwały serwisowe, co jest korzystne w długoterminowych zastosowaniach przemysłowych o wymagającym i ciągłym charakterze pracy.
rodzaj pompy / urządzenia
AQK 80
Ciśnienie
100 bar
Wydajność
1060 l/min
Moc
160 kW
Wymiary
1075x894x533mm
Waga
620
Cena (netto)
na zapytanie
Opis
medium tłoczone: przeznaczone przede wszystkim do pompowania wody, olejów oraz lekko chemicznie agresywnych substancji, opracowano jednak również wersję do substancji ropopochodnych o temperaturze 90°C, z zanieczyszczeniami mechanicznymi do 0,1 mm
po konsultacji z naszymi inżynierami możliwe jest dostosowanie do pompowania niemal każdej cieczy
solidna konstrukcja predysponuje pompę trójtłokową do zastosowań w najtrudniejszych warunkach
wysoka niezawodność i długa żywotność pompy są zapewnione dzięki bardzo dobrej równowadze cieplnej części mechanicznej oraz konstrukcji części hydraulicznej pompy, która wykonana jest z wysokiej jakości stali nierdzewnej (cylindry + tłoki)
konsekwentne oddzielenie przestrzeni z tłoczonym medium i olejowej części skrzyni korbowej przestrzenią bezciśnieniową prowadzi do wyższej niezawodności eksploatacyjnej pompy oraz minimalizacji wymagań konserwacyjnych, a długie okresy serwisowe są podstawą niskich kosztów eksploatacji
w wersji specjalnej możliwe jest umieszczenie pompy w strefach zagrożonych wybuchem (ATEX II)
Dane techniczne
Tabela parametrów
Prędkość obrotowa wejściowa:
[1/min]
985
985
985
985
1486
1486
985
Liczba przełożenia:
1
2
3
4
2
3
7
Przełożenie:
[-]
3,93
3,31
2,83
2,45
3,31
2,83
1,76
Prędkość obrotowa wału korbowego:
[1/min]
251
297
348
402
449
524
560
Średnia prędkość tłoka:
[m/s]
0,67
0,79
0,93
1,07
1,20
1,40
1,5
Maks. teoretyczna wydajność pompy:
[kW]
50
59
70
80
90
105
112
Pompa:
Średnica tłoków:
Maks. ciśnienie:
Teoretyczny przepływ Qt:
[mm]
[bar]
[l/min]
AQK 80 - 80
80
100
302
359
419
485
541
633
676
AQK 80 - 90
90
80
383
454
531
614
685
801
856
AQK 80 - 100
100
65
473
561
655
758
846
989
1060
Opis części mechanicznej
Część mechaniczna pompy AQK 80 została zaprojektowana jako masywna i wysoce obciążalna konstrukcja do pracy ciągłej.
integralną częścią części mechanicznej pompy jest również dobudowana jednobiegowa przekładnia z możliwością wyboru z szerokiej gamy przełożeń, co w znacznym stopniu ułatwia dostosowanie pompy do wymaganych parametrów oraz jej późniejsze połączenie z wymaganym silnikiem (silnikiem elektrycznym, hydromotorem, silnikiem spalinowym)
smarowanie ciśnieniowe z regulacją ciśnienia zapewnione za pomocą pompy zębatej, która jest napędzana bezpośrednio przez wał korbowy
możliwość chłodzenia oleju przy wyższych mocach, filtracja oleju oraz kontrola ciśnienia za pomocą czujnika
różne warianty wykonania:
wał napędowy może być wyprowadzony w prawo lub w lewo
możliwe do konstrukcyjnego dostosowania do bezpośredniego napędu wału korbowego od maszyny napędowej, umożliwiające również obciążenie promieniowe wału wyjściowego (napęd pasowy)
zintegrowane wodne chłodzenie oleju w wykonaniu podstawowym
dla wyższych mocy możliwe jest uzupełnienie o efektywny system chłodzenia z wykorzystaniem zewnętrznego obiegu chłodzącego oraz z użyciem pompowanej cieczy
Opis części hydraulicznej
część hydrauliczna wykonana z wysokiej jakości stali austenitycznej
materiał elementów uszczelniających dostosowany do tłoczonego medium
Opis części uszczelniającej
tłokowe wykonanie wysokociśnieniowej pompy do dużych przepływów
tłok uszczelniony zestawem uszczelek V, przy czym materiał jest dostosowany do konkretnej tłoczonej cieczy
cylindry pompy pokryte powłoką z węglików spiekanych dla długiej żywotności
Zespoły zaworowe
konstrukcja zaworów uwzględniająca wysokie przepływy oraz ewentualne mechaniczne zanieczyszczenie tłoczonego medium
zawory wyposażone w sprężynę powrotną
możliwość sterowania zaworami za pomocą siłowników pneumatycznych do regulacji przepływu
precyzyjna konstrukcja i odporne materiały zapewniające długą żywotność
