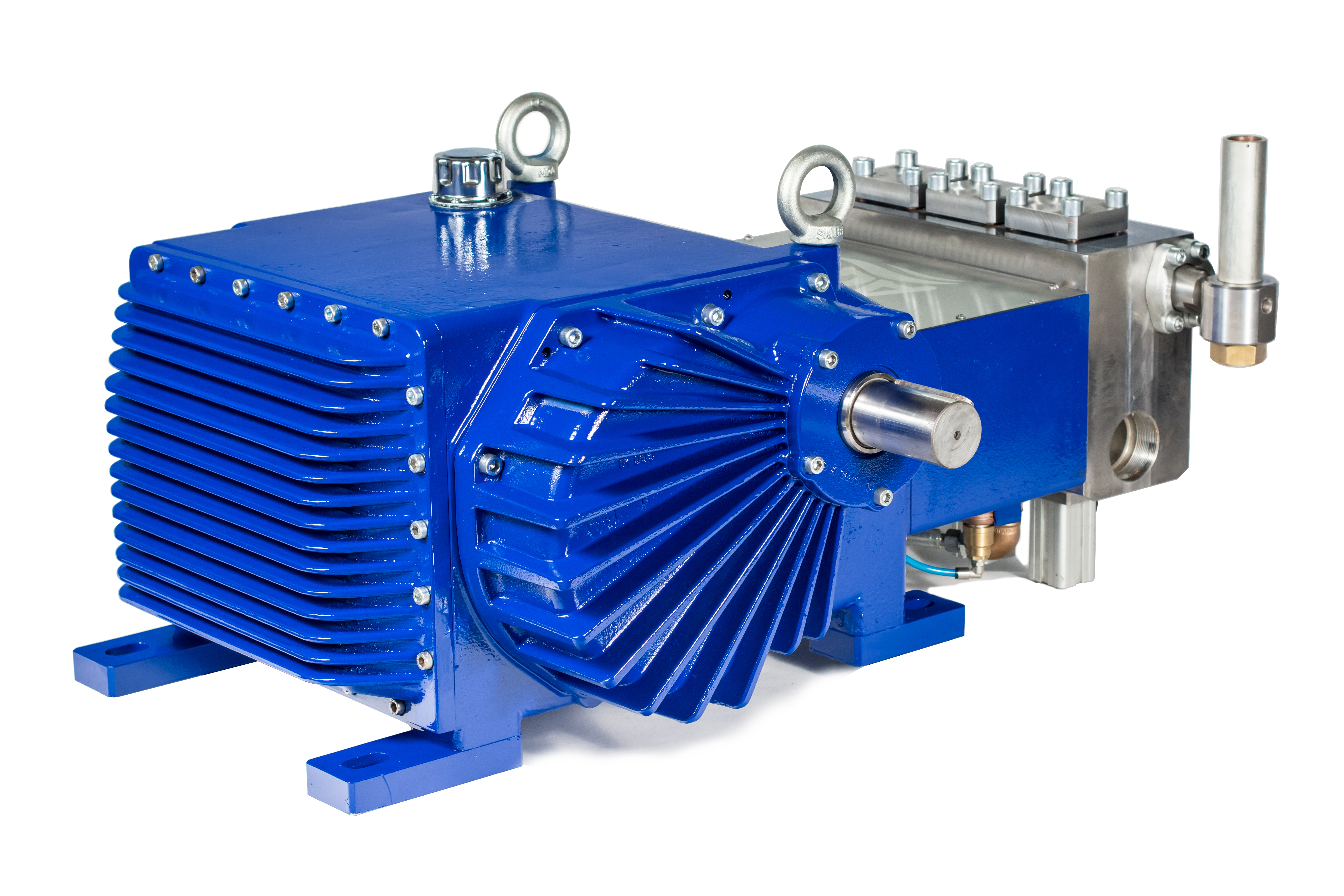

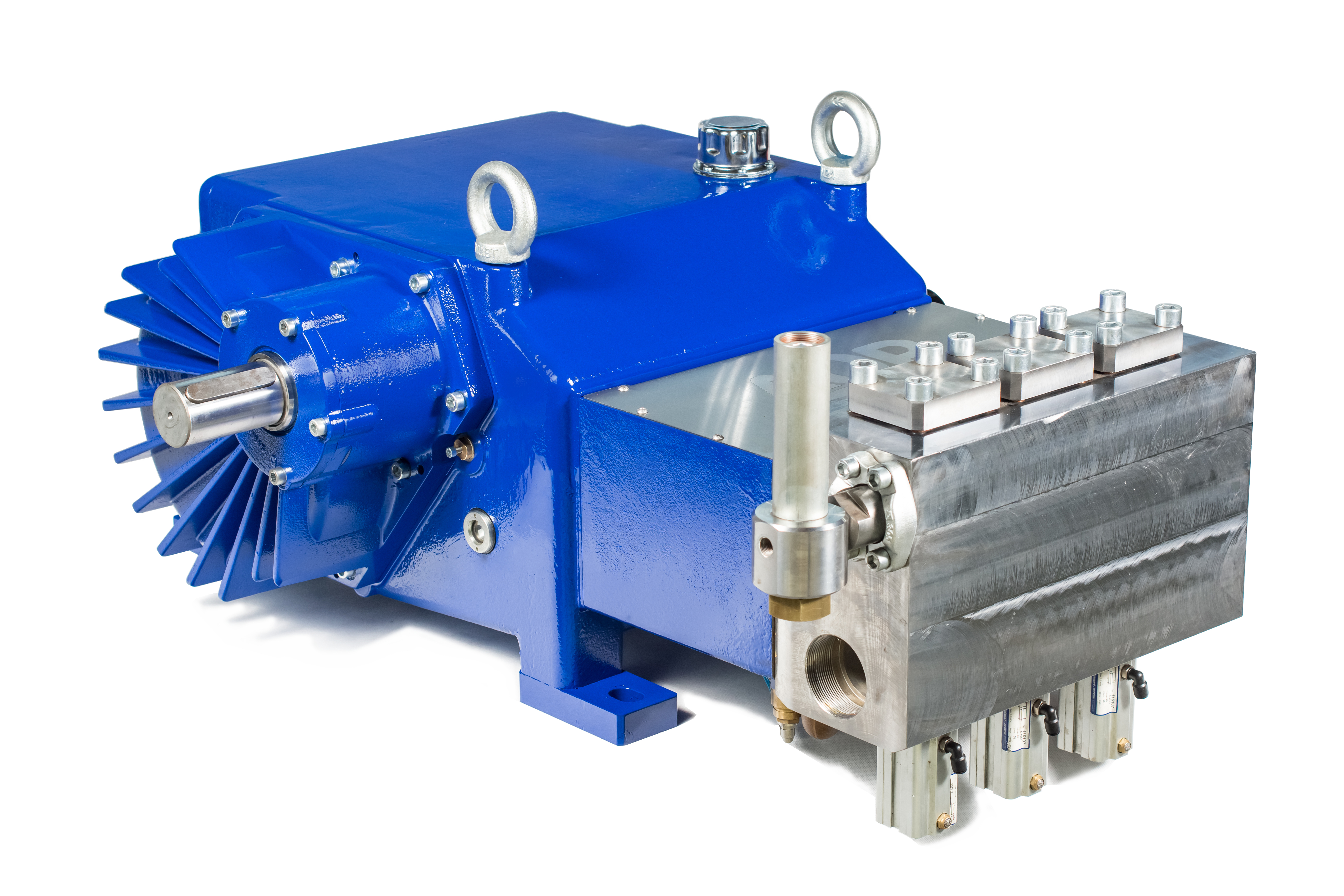

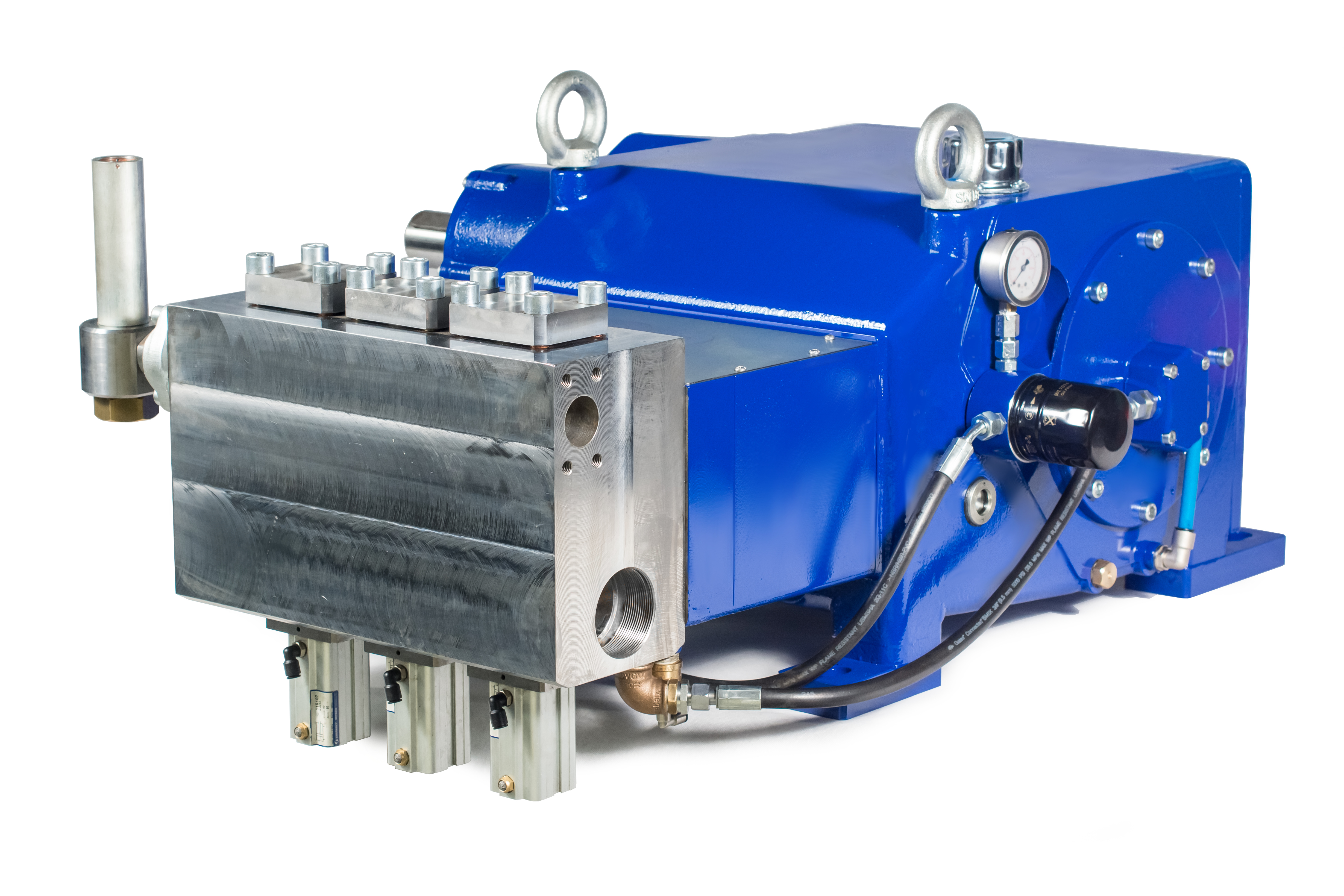

AQM 80

Wysokociśnieniowa pompa trójtłokowa AQM 80 zaprojektowana do mocy do 160 kW, osiągająca ciśnienia do 810 bar oraz przepływy do 220 l/min, oferuje niezawodną wydajność dla szerokiego zakresu zastosowań przemysłowych – czyszczenie technologii, zbiorników, tanków, rurociągów i kanalizacji, transport cieczy albo jako źródło ciśnienia dla maszyn do obróbki plastycznej, agregatów górniczych, pras i innych układów hydraulicznych.

W podstawowej wersji pompa wyposażona jest w integralną jednobiegową przekładnię, umożliwiającą w większości zastosowań bezpośredni napęd pompy powszechnie dostępnymi silnikami, oraz wewnętrzny chłodnicę oleju pompy, który może być w przypadku wyższych mocy uzupełniony wydajnym zewnętrznym chłodnicą.

rodzaj pompy / urządzenia		AQM 80
Ciśnienie		max 810 bar
Wydajność		max 220 l/min
Moc		160 kW
Wymiary		1075x894x533mm
Waga		610

Cena (netto)

na zapytanie

Opis

solidna (robustna) konstrukcja predestynuje pompę do zastosowania w najtrudniejszych warunkach
wysoka niezawodność i długa żywotność pompy są zapewnione dzięki części hydraulicznej pompy, która jest wykonana z wysokiej jakości stali nierdzewnej, wraz z tłokami pokrytymi specjalną powłoką natryskową
dokładne oddzielenie przestrzeni z pompowanym medium oraz olejowego wypełnienia skrzyni korbowej prowadzi do wyższej niezawodności eksploatacyjnej pompy oraz minimalizacji wymagań dotyczących konserwacji
długie okresy serwisowe są podstawowym warunkiem niskich kosztów eksploatacyjnych
pompowane medium: przeznaczone głównie do pompowania wody, olejów oraz lekko chemicznie agresywnych substancji z zanieczyszczeniami mechanicznymi do 0,1 mm. Po konsultacji z naszymi inżynierami możliwe jest dostosowanie do pompowania niemal każdej cieczy

Dane techniczne

Tabela parametrów

Obroty wejściowe:	[1/min]	2200	1792	1486	1486	1486	1486
Numer przekładni:		2	3	3	4	5	6
Przełożenie:	[-]	3,31	2,83	2,83	2,45	2,14	1,88
Obroty wału korbowego:	[1/min]	664	632	524	607	696	793
Maks. teoretyczna wydajność pompy:	[kW]	133	126	105	121	139	159

Pompa:	Średnica plunżerów [mm]	Ciśnienie tłoczenia [bar]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]	Wydajność [l/min]	Moc pobierana [kW]
AQH 80 - 28	28	810	84	119	80	113	67	95	77	109	88	124	99	140
AQH 80 - 30	30	705	98	121	94	116	79	97	90	111	103	127	116	143
AQH 80 - 32	32	620	114	123	109	118	91	98	104	113	119	129	135	146
AQH 80 - 40	40	400	185	129	177	123	147	103	170	118	194	135	220	153

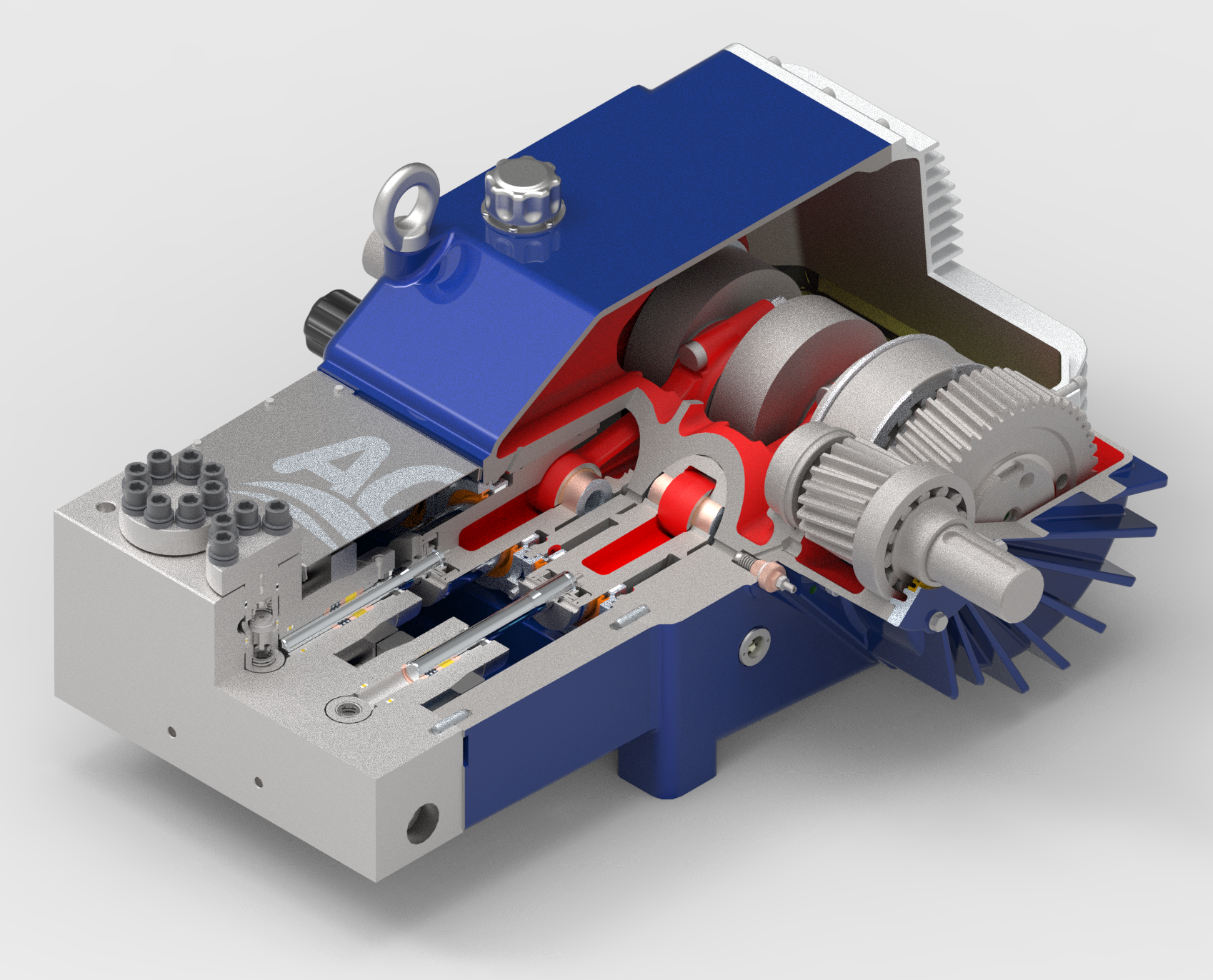

Opis pompy

Część mechaniczna pompy

sprawdzone rozwiązanie konstrukcyjne mechanizmu korbowego
integralną częścią mechanicznej sekcji pompy jest również zabudowana jednostopniowa przekładnia z możliwością wyboru z szerokiej gamy przełożeń, co w znacznym stopniu ułatwia dostosowanie pompy do wymaganych parametrów oraz jej późniejsze połączenie z wymaganym napędem (silnikiem elektrycznym, silnikiem hydraulicznym, silnikiem spalinowym)
smarowanie zapewnione jest przez mgłę olejową oraz smarowanie ciśnieniowe za pomocą pompy zębatej, która jest napędzana bezpośrednio przez wał korbowy
różne warianty wykonania:
- wał napędowy może być wyprowadzony po prawej lub lewej stronie
- możliwe do konstrukcyjnego przystosowania do bezpośredniego napędu wału korbowego przez maszynę napędową, umożliwiające również obciążenie promieniowe wału wyjściowego (napęd pasowy)
- zintegrowane chłodzenie wodne oleju w wykonaniu podstawowym
- w przypadku wyższych mocy możliwe jest uzupełnienie o wydajny system chłodzenia z wykorzystaniem zewnętrznego obiegu chłodzącego oraz z wykorzystaniem pompowanego medium

Część hydrauliczna pompy

zoptymalizowana zgodnie z wymaganiami dotyczącymi ciśnienia, wydajności i tłoczonego medium
odporne na korozję i kawitację – wszystkie elementy mające kontakt z pompowanym medium są wykonane co najmniej z ferromagnetycznej stali nierdzewnej
zgodnie z wymaganiami elementy hydrauliczne mogą być wykonane ze stali różnych gatunków, a pompa może być konstrukcyjnie dostosowana do tłoczenia niemal dowolnego medium (substancje chemicznie agresywne, ciecze o wysokiej lepkości, niestandardowe temperatury, ciecze zanieczyszczone mechanicznie itp.) – więcej w sekcji Produkcja pomp na zamówienie

Zespoły zaworowe

precyzyjna konstrukcja zapewnia minimalną pulsację w układzie
przystosowane do pneumatycznego wyłączania zaworów ssących w celu opcjonalnego sterowania pompą

Uszczelnienia pompy

bezobsługowe, miękkie, pierścieniowe (pierścienie z dociśnięciem splotu linowego sprężyną)
do chłodzenia i płukania uszczelnień stosowane jest pompowane medium
dla niestandardowych mediów pompowanych uszczelnienie może być zaprojektowane w wykonaniu wargowym

Plunżer

szeroki zakres średnic spełnia wszystkie wymagania klientów
wykonany z wysokiej jakości stali austenitycznej
ponadstandardowa trwałość została osiągnięta dzięki połączeniu bardzo twardej i odpornej powłoki natryskowej oraz wysokiej jakości obróbki powierzchniowej
