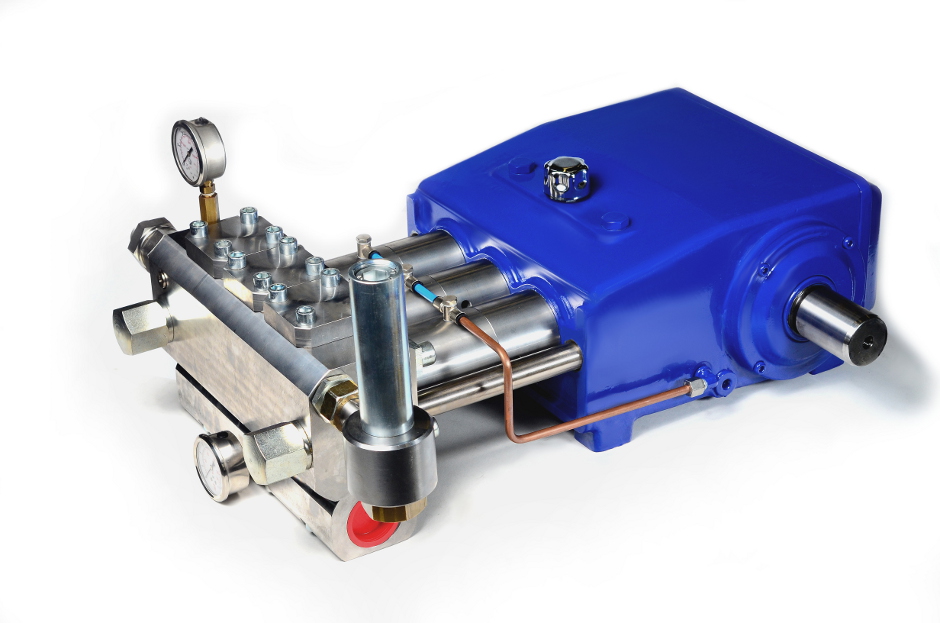

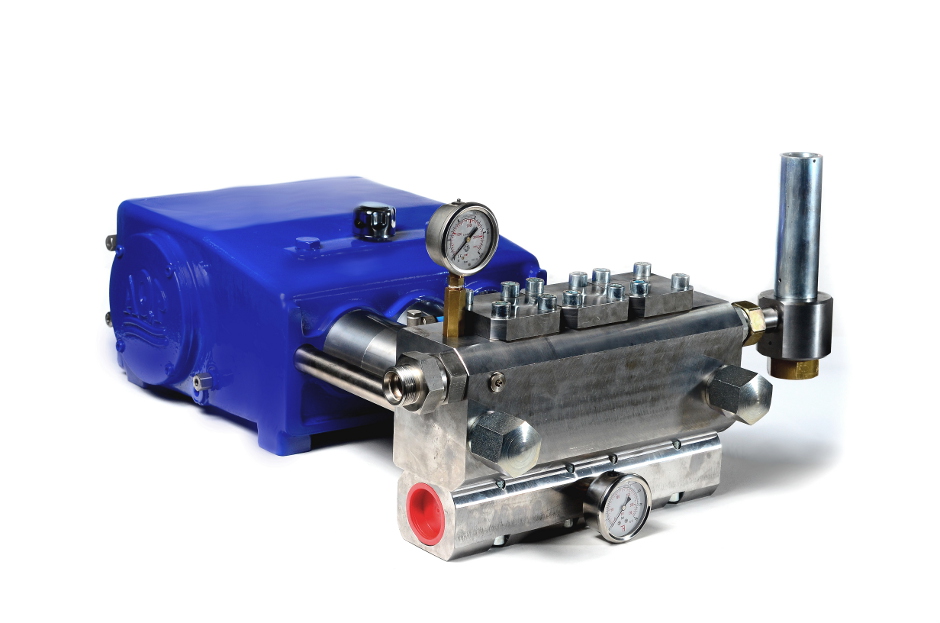

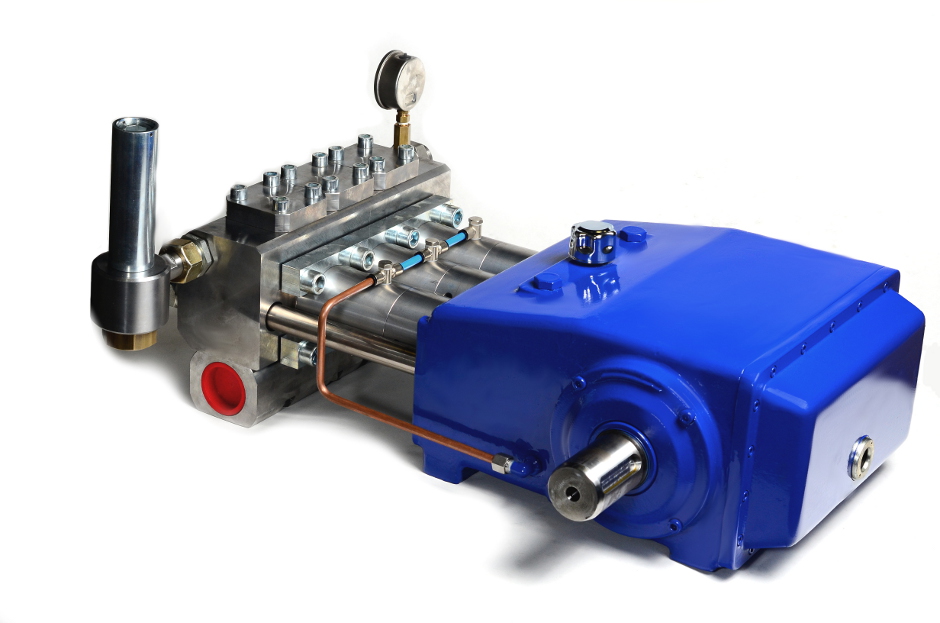

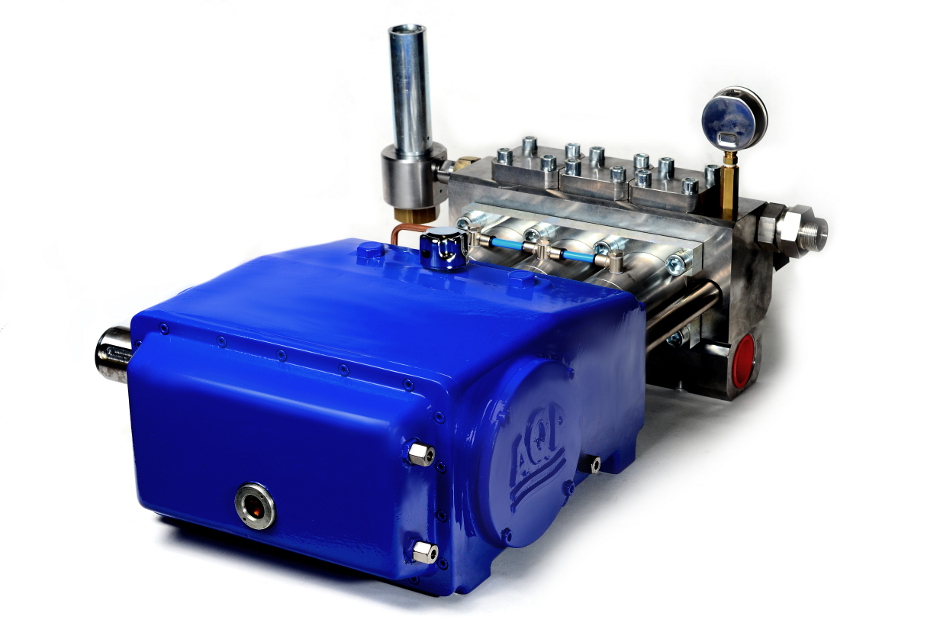

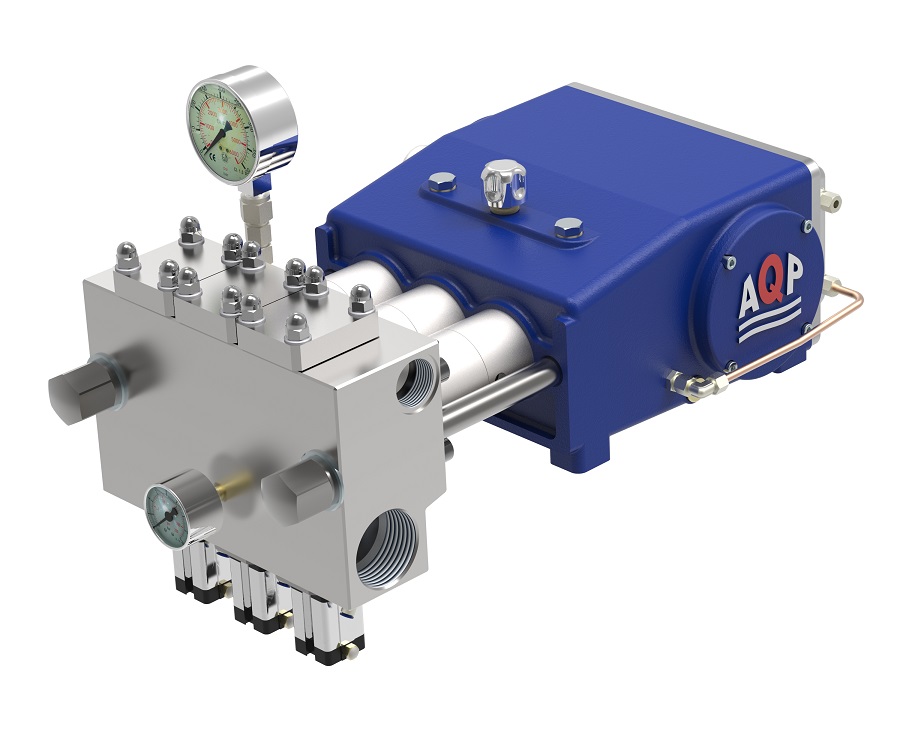

AQL 50

Tříplunžrová čerpadlá s priamym pohonom kľukové hriadele pre špičkové výkony do 60 kW a tlaky do 255 bar . Čerpadlá AQL 50 dosahujú veľkých prietokov a to až 330 l / min a sú ideálnym riešením pre náročných čistenie potrubia a kanalizácií, odstraňovanie farieb a nečistôt. Sú vhodné ako procesné pumpy v potravinárstve či ako zdroj tlaku v hydraulických systémoch, pre hydraulické lisy pod.

typ čerpadla / zariadenia		AQL 50
Tlak		max. 255 bar
Průtok		max. 330 l / min
Výkon		max. 60 kW
Hmotnost		160 kg
Materiál		nerez / liatina

Cena (bez DPH)

na objednávku

Charakteristika

vysoká spoľahlivosť a dlhá životnosť zaručená hydraulikou z kvalitnej nehrdzavejúcej ocele a plunžre so špeciálnym nástrekom
minimálna pulzácia zaistené precízne konštrukciou ventilových uzlov
dôsledné oddelenie priestorov s čerpaným médiom a olejovej náplne kľukovej skrine vedú k vyššej prevádzkovej spoľahlivosti čerpadla a nízkym nárokom na údržbu
dlhé servisné intervaly sú základným predpokladom minimálnych prevádzkových nákladov
čerpané médium : voda, vodné roztoky, oleje a mierne chemicky agresívne látky; iné médiá možno čerpať po konzultácii s našimi vývojármi

Technické parametre

Parametrovo tabuľka:

*Max. výkon*		*[kW]*	17	22	30	37	44	52	58
*Otáčky kľučiek. hriadele*		*[1 / min]*	200	300	400	500	600	700	800
*Stredná piestová rýchlosť*		*[m / s]*	0,33	0,50	0,67	0,83	1,00	1,17	1,33
*MODEL ČERPADLA*	*Priemer Plunžery*	*Maxim & aacute; lne tlak*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*
*MODEL ČERPADLA*	*[mm]*	*[bar]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*
AQL 50 - 36	36	255	29	43	58	72	87	101	115
AQL 50 - 40	40	207	36	54	72	90	108	126	144
AQL 50 - 45	45	165	46	69	92	115	138	161	184
AQL 50 - 50	50	135	57	86	114	143	171	200	228
AQL 50 - 55	55	110	69	104	139	174	208	243	278
AQL 50 - 60	60	100	83	124	166	207	248	290	331

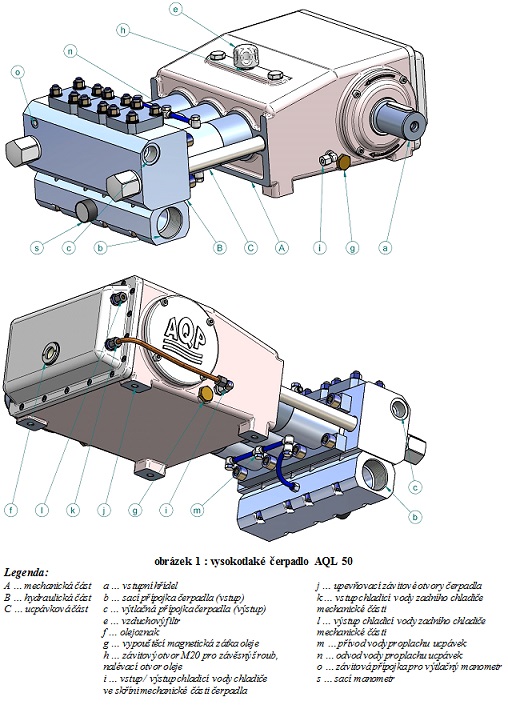

Popis čerpadla:

Mechanická časť čerpadla

overené konštrukčné riešenie kľukového mechanizmu
priamy náhon kľukového hriadeľa od hnacieho stroja, umožňujúce aj radiálne zaťaženie výstupného hriadeľa (možnosť pohonu remeňom, nie je nutné používať mechanické prevodovky)
rôzne varianty vyhotovenia:
- hnací hriadeľ možné vyviesť vpravo či vľavo
- mazanie olejovou hmlou alebo nútenej (tlakové) mazanie z externého zdroja (pre využitie veľmi nízkych otáčok)
- integrované vodné chladenie olejovej náplne

Hydraulické časť čerpadla

optimalizovaná podľa požiadaviek na tlak, prietok a čerpané médium
rezistentné voči korózii a kavitácii (materiál z feritickej a austenitickej nehrdzavejúcej ocele)
podľa požiadaviek možno hydraulické diely vyrobiť z ocelí rôznych akostí a konštrukčne prispôsobiť čerpadlo na čerpanie takmer ľubovoľného média (chemicky agresívne látky, vysoko viskózne kvapaliny, neštandardné teplota, mechanicky znečistené kvapaliny, apod.) - viac v sekcii Zakázková výroba čerpadiel

Ventilový uzly

precízna konštrukcia zaisťuje minimálnu pulzáciu v systéme
uspôsobené k pneumatickému vypínanie sacích ventilov na účely voliteľného riadenie čerpadla

Upchávky čerpadlá

riešené ako bezúdržbové krúžkové pre minimalizáciu nárokov na obsluhu

Plunžery

široký rozsah priemerov uspokojí všetky požiadavky zákazníkov
vyrobené z vysoko kvalitnej austenitickej ocele
nadštandardné životnosť dosiahnutá kombináciou vysoko tvrdého a odolného nástrekus kvalitným povrchovým opracovaním

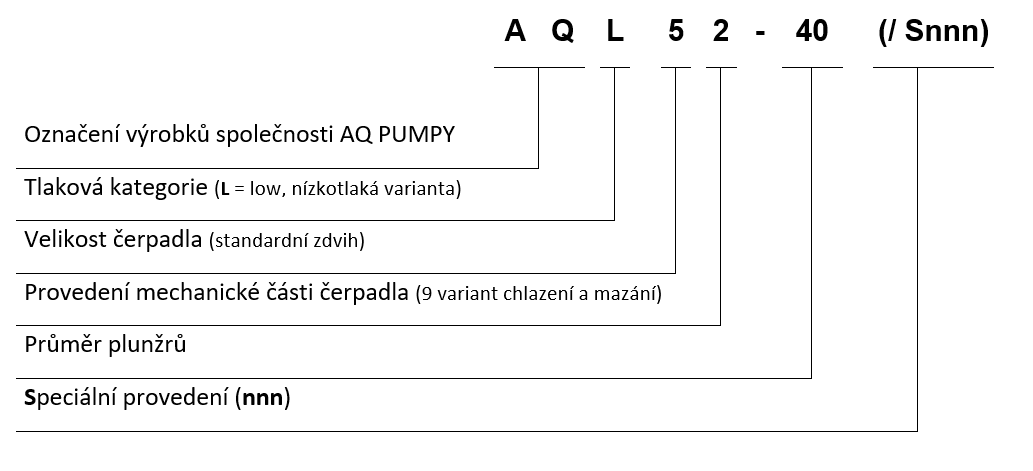

Typové označenie čerpadiel

Dokumenty na stiahnutie

technické informácie (0.08 MB)
